PCM, NTC czy BMS – z tymi określeniami spotykamy się bardzo często w notach katalogowych czy opisach produktowych akumulatorów. W artykule opisujemy działanie każdego z tych elementów i jego znaczenie dla bezpieczeństwa akumulatorów, a także wskazujemy praktyczne kryteria doboru zabezpieczeń.
Specyfika akumulatorów litowo-polimerowych sprawia, że do poprawnej i bezpiecznej pracy wymagają one odpowiedniego doboru ładowarek, ale równie ważne są zabezpieczenia przed nadmiernym prądem rozładowania czy wręcz przypadkowym zwarciem biegunów, np. w wyniku awarii w obwodach obciążenia. Nawet najlepsza ładowarka nie będzie więc w stanie ochronić ogniwa lub pakietu w 100%. Z pomocą przychodzą trzy uzupełniające się rozwiązania: wbudowane moduły PCM, termistory NTC, a w bardziej rozbudowanych pakietach – systemy BMS.
PCM – ostatnia linia ochrony akumulatora

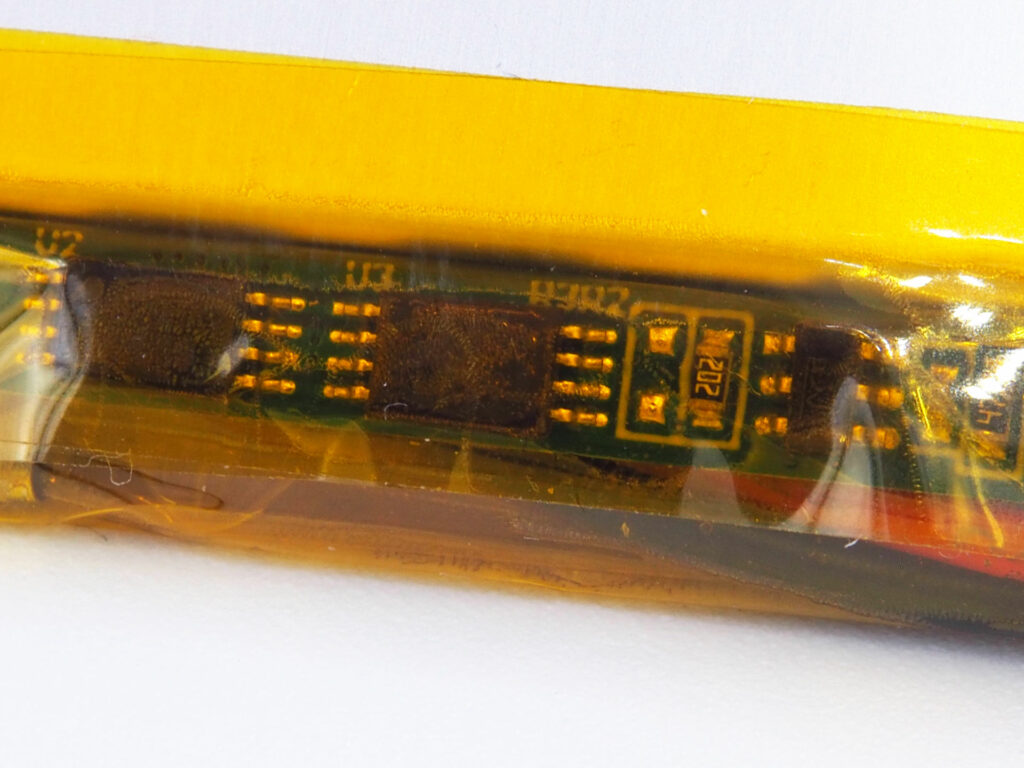

PCM (Protection Circuit Module) jest niewielkim modułem montowanym zwykle bezpośrednio przy wyprowadzeniach ogniwa. Jego zadaniem jest odłączenie akumulatora od zewnętrznych układów (zarówno ładowarki, jak i obciążenia) po wystąpieniu jednego z czterech warunków:
- przekroczeniu dopuszczalnego napięcia ładowania (overcharge),
- nadmiernym rozładowaniu akumulatora (overdischarge),
- przeciążeniu (overcurrent),
- zwarciu (short circuit).

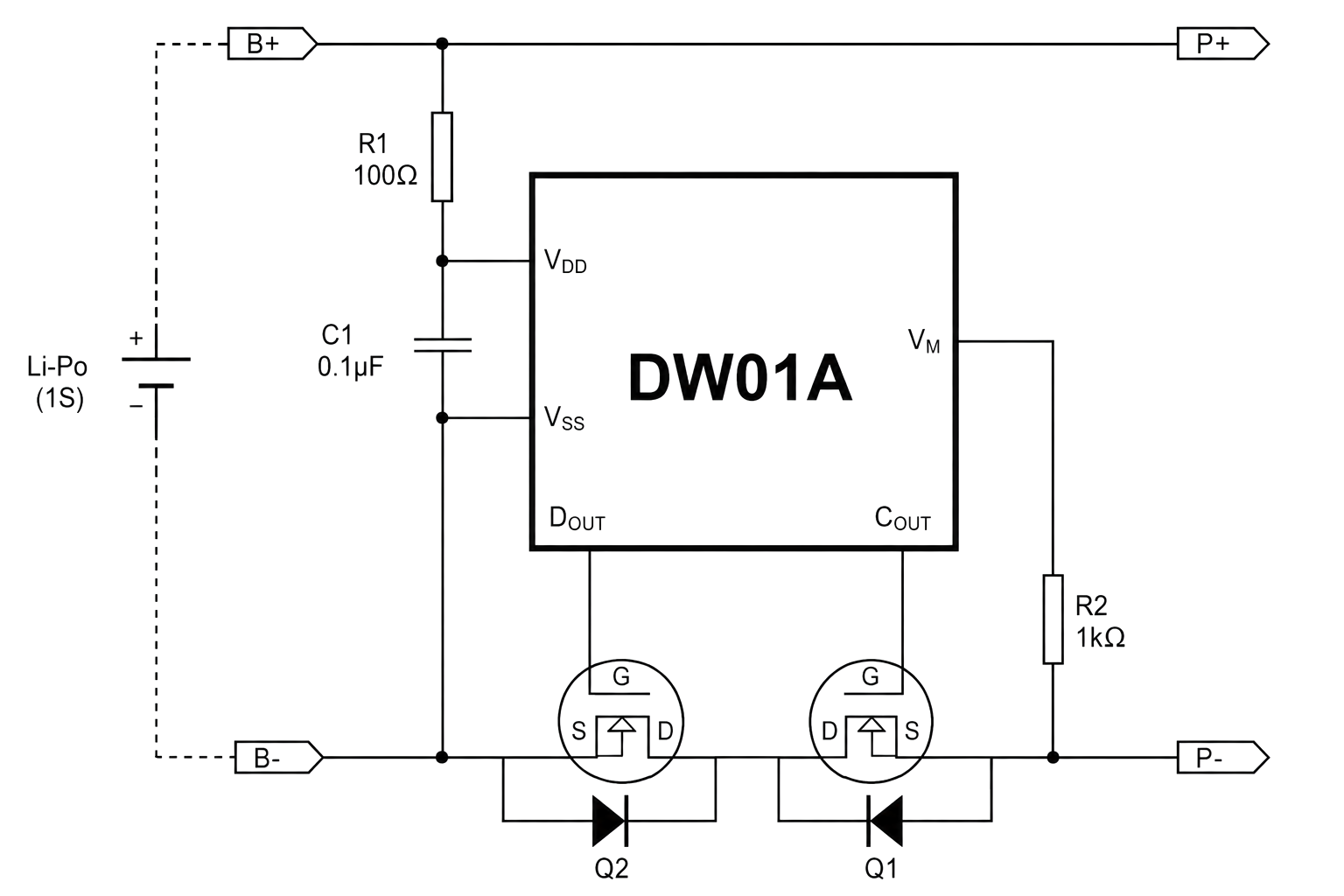

Prawdopodobnie najpopularniejszym, scalonym kontrolerem PCM przeznaczonym do zabezpieczenia pojedynczych ogniw jest układ DW01A lub DPDW01. Typowy schemat aplikacyjny tych układów pokazano poniżej.

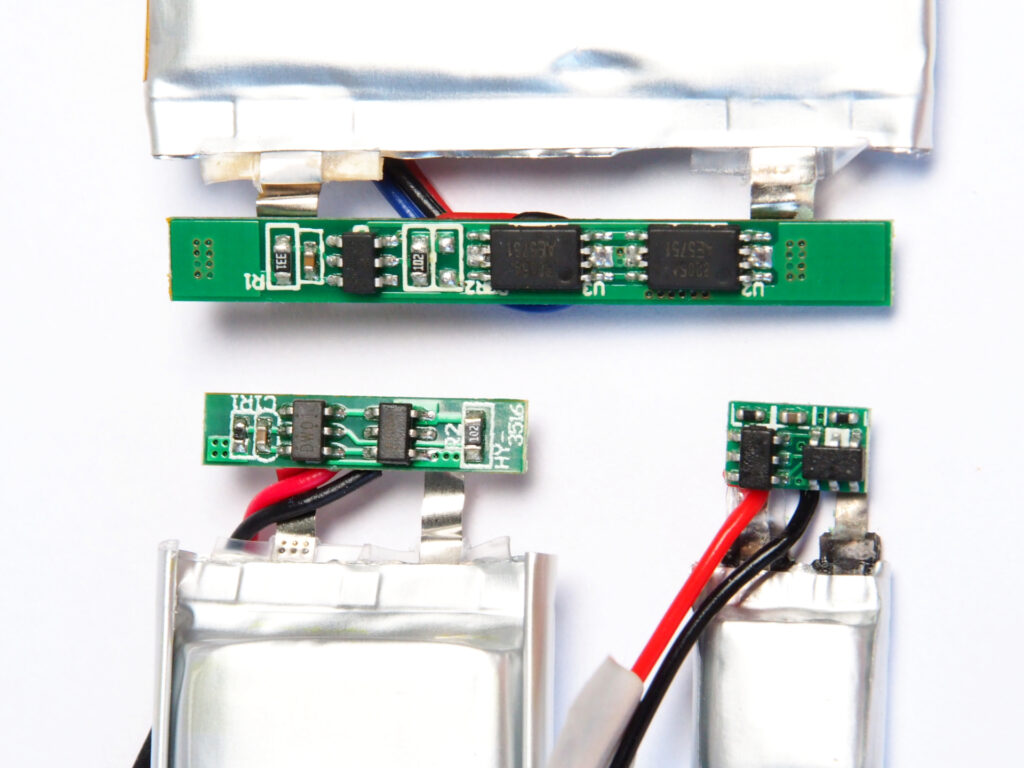

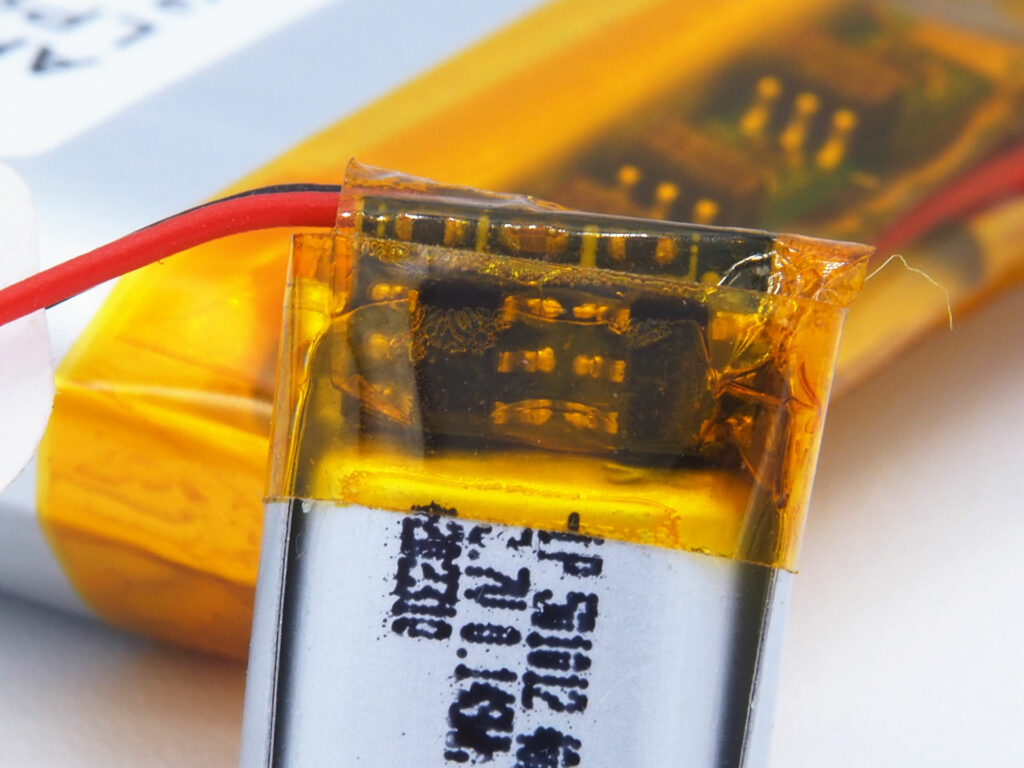

Wyjścia OC i OD sterują dwoma tranzystorami N-MOSFET połączonymi przeciwsobnie, co umożliwia blokowanie zarówno podczas ładowania, jak i rozładowania. W małych układach PCM często stosuje się układ FS8205A, zawierający dwa tranzystory połączone drenami o dopuszczalnym prądzie drenu równym 4…6 A (w zależności od napięcia bramka-źródło). Zarówno kontroler DW01A, jak i tranzystor 8205A, są produkowane w obudowach typu SOT23-6, zatem cały układ można zmieścić na miniaturowej płytce drukowanej o powierzchni rzędu 20 mm2. Pozwala to na umieszczenie modułów PCM nawet w najmniejszych ogniwach litowo-polimerowych o pojemności na poziomie 40…80 mAh.
W modułach o większych prądach roboczych (więc zwykle także o znacznie większych rozmiarach) spotyka się bardziej rozbudowane kontrolery PCM, współpracujące z układem 2×2: dwa podwójne MOSFET-y pracują równolegle, ograniczając straty przewodzenia i nagrzewanie.
BMS – zarządzanie pakietem

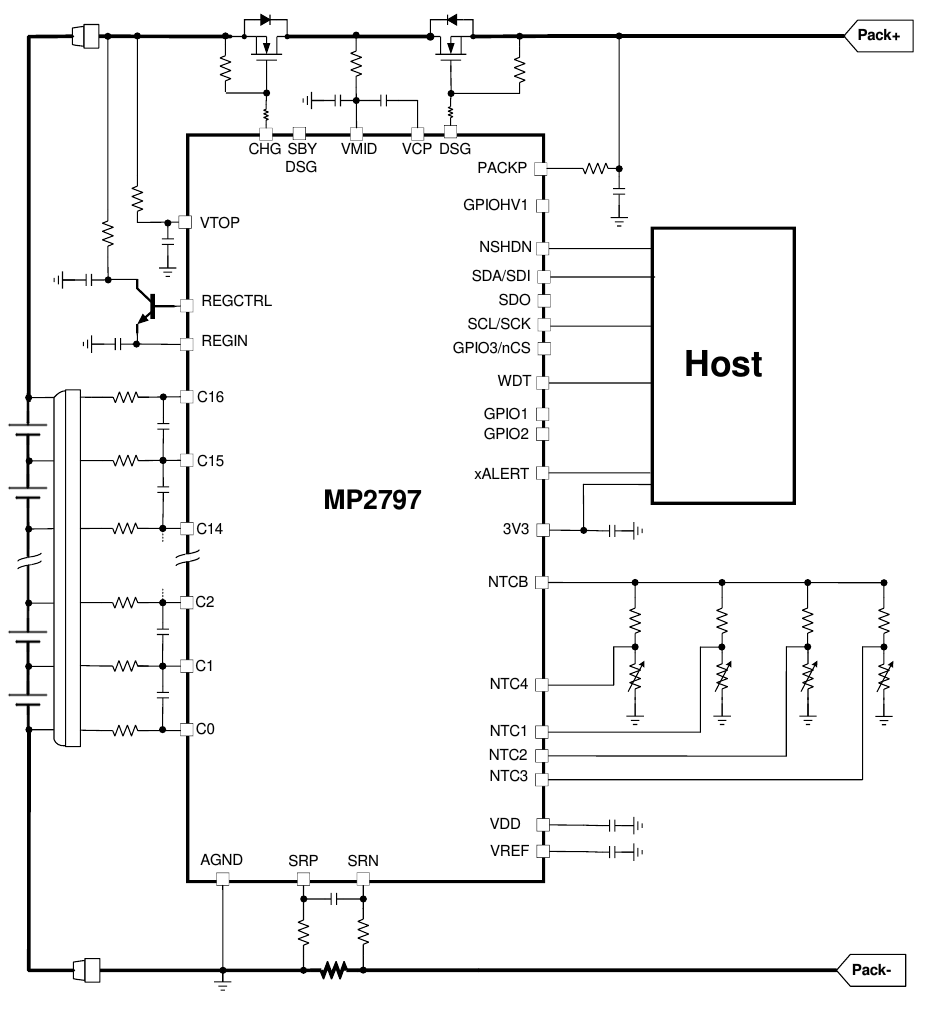

BMS (Battery Management System) to pojęcie znacznie szersze niż PCM, dotyczy bowiem znacznie bardziej rozbudowanych modułów. Układ BMS może mierzyć napięcie każdej sekcji, prąd i temperaturę, równoważyć ogniwa (funkcja balancera), szacować stan naładowania i zużycia pakietu, a nawet komunikować się z urządzeniem nadrzędnym. Dlatego więc systemy takie stosuje się przede wszystkim w pakietach wieloogniwowych, między innymi w elektronarzędziach, laptopach, pojazdach elektrycznych i magazynach energii.

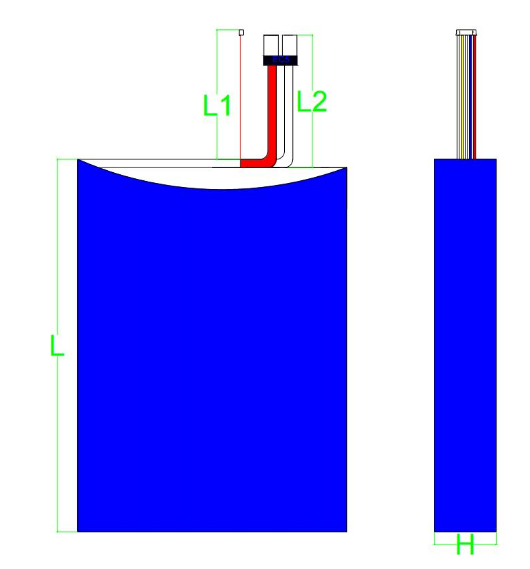

Warto dodać, że w przypadku uniwersalnych pakietów litowo-polimerowych system BMS jest najczęściej zewnętrznym modułem, zaś sam akumulator ma jedynie wyprowadzoną (oprócz głównych przewodów +/-) także dodatkową wiązkę przewodów pozwalających na pomiar napięcia i balansowanie wszystkich sekcji szeregowych.
W pojedynczym ogniwie Li-Po nie występuje problem rozbieżności napięć sekcji połączonych szeregowo, dlatego też jakikolwiek układ balansowania nie miałby tu żadnego zastosowania. Typowe akumulatory o strukturze 1S zawierają więc tylko sam moduł PCM, natomiast ładowarka i ewentualny pomiar stanu naładowania znajdują się w urządzeniu. Na marginesie warto dodać, że prostsze pakiety litowo-polimerowe o kilku sekcjach szeregowych (np. 4S1P) mogą pracować bez układu BMS i dlatego mają wyprowadzone tylko dwa przewody z głównych biegunów pakietu – w przypadku markowych akumulatorów tego typu także stosowane są wbudowane zabezpieczenia PCM, konstruowane rzecz jasna w oparciu o odpowiednie układy scalone przeznaczone do pracy z wyższymi napięciami.
NTC – nadzór nad temperaturą ładowania
Temperatura akumulatora jest jednym z najważniejszych parametrów zarówno w procesie ładowania, jak i podczas rozładowania. Niektóre ogniwa i pakiety litowo-polimerowe są wyposażone w zintegrowany czujnik temperatury w postaci termistora NTC, umieszczonego na płytce modułu NTC i połączonego z dodatkowym, trzecim przewodem. Drugi pin termistora jest zwykle łączony z biegunem ujemnym.
Niektóre scalone układy ładowarek (np. MCP73833) są przystosowane do podłączenia termistora dzięki wbudowanym obwodom pomiarowym, zwykle zrealizowanym w oparciu o źródło prądowe. Warto sprawdzić w dokumentacji akumulatora, jaki dokładnie współczynnik czułości ma zastosowany termistor, gdyż producenci ładowarek scalonych podają w notach katalogowych wzory pozwalające na dopasowanie obwodu czujnika NTC do precyzyjnie ustalonych progów fabrycznych. Takie rozwiązanie znacznie upraszcza implementację zabezpieczenia termicznego. W przypadku braku takiego wejścia w ładowarce zastosowanej w projekcie, termistor można z powodzeniem podłączyć w prostej konfiguracji dzielnika napięciowego i mierzyć sygnał wyjściowy takiego układu za pomocą wejścia ADC mikrokontrolera bądź np. prostego układu z komparatorem.
PCM – czy samo hasło w opisie produktu wystarczy?
Sama obecność PCM w opisie danego modelu akumulatora nie przesądza jeszcze o poprawnym działaniu pakietu jako całości. Znaczenie mają tolerancje progów detekcji zdarzeń (przeładowania, głębokiego rozładowania, etc.), parametry MOSFET-ów, rezystancja przewodów, jakość zgrzewów czy wreszcie warunki cieplne. Producent powinien zatem kwalifikować zabezpieczenie razem z konkretnym ogniwem i okablowaniem, a nie wyłącznie na podstawie schematu kontrolera.
W dokumentacji gotowego akumulatora litowo-polimerowego powinny być określone nie tylko parametry samego ogniwa, lecz także parametry całego zespołu z modułem PCM oraz wyniki badań bezpieczeństwa, m.in.:
- zdolność zachowania ładunku, np. ponad 90% pojemności po 30 dniach składowania;
- maksymalny prąd ładowania, np. 1 C;
- maksymalny prąd rozładowania, np. 1 C;
- wynik próby zwarciowej przeprowadzonej w określonych warunkach, np. przy rezystancji obwodu 100 mΩ;
- wynik próby wymuszonego przeładowania, np. napięciem 4,3 V przez 8 godzin.
Osobno powinny zostać podane progi zadziałania zabezpieczeń PCM: nadnapięciowego, podnapięciowego, nadprądowego i zwarciowego.

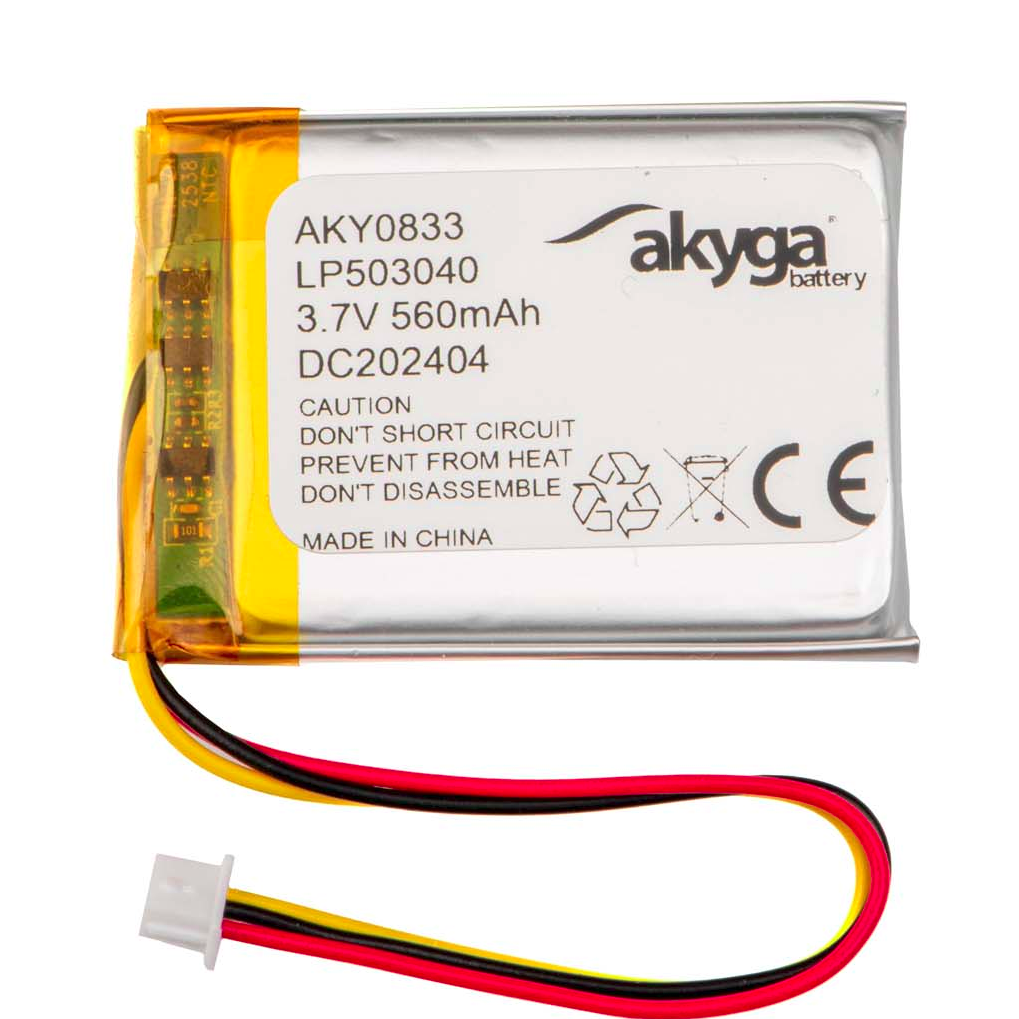

Warto przy tym zwrócić uwagę na fakt, że granice normalnej eksploatacji ogniwa są węższe niż zakres wyznaczony przez progi awaryjnego odłączenia PCM. Przykładowo w dokumentacji akumulatora AKY0833 maksymalne napięcie ładowania wynosi 4,2 V, natomiast zalecane napięcie zakończenia rozładowania – 3,0 V. Zabezpieczenie PCM ma z kolei przerwać ładowanie przy napięciu około 4,30 V oraz zapobiec dalszemu rozładowaniu po spadku napięcia do około 2,5 V.
Różnica między granicami normalnej pracy a progami zadziałania zabezpieczeń tworzy margines zapobiegający odłączaniu akumulatora w prawidłowych warunkach eksploatacji. Nie należy traktować go jako rozszerzenia dopuszczalnego zakresu napięć. Moduł PCM pełni funkcję zabezpieczenia awaryjnego i nigdy nie powinien być traktowany jako zamiennik prawidłowo działającej ładowarki ani układu kontrolującego zakończenie rozładowania.
Podsumowanie
Zadaniem modułu PCM jest odcięcie ogniwa lub pakietu od ładowarki oraz obciążenia w stanach awaryjnych, które mogłyby stanowić potencjalne zagrożenie dla bezpieczeństwa użytkownika bądź samego urządzenia. Termistor NTC pozwala na łatwy pomiar temperatury akumulatora, np. na potrzeby zabezpieczeń termicznych. Z kolei moduły BMS, oprócz pełnienia funkcji zabezpieczającej, zarządzają pakietami wieloogniwowymi wyposażonymi w wyprowadzenia do pomiaru napięcia i balansowania poszczególnych sekcji. Każde z wymienionych rozwiązań pokrywa zatem pewien obszar potrzeb związanych z bezpieczną eksploatacją ogniw, ale… żadne z nich nie zastępuje prawidłowo dobranej ładowarki. Poszczególne moduły i elementy tworzą kolejne warstwy ochrony, dzięki czemu nawet w przypadku wystąpienia poważnej awarii ładowarki lub obciążenia system będzie mógł wciąż zapewnić wymagany poziom bezpieczeństwa.
