W pierwszym odcinku kursu przyjrzymy się budowie typowego modułu TEC oraz roli wszystkich jego elementów składowych. Wyjaśnimy również, dlaczego po odwróceniu polaryzacji zmienia się kierunek pompowania ciepła oraz czemu – wbrew pozorom – strona gorąca wymaga znacznie więcej uwagi niż strona chłodna. Zaprezentowane w artykule informacje to absolutny fundament potrzebny do świadomego czytania not katalogowych, projektowania układów chłodzenia czy też wykorzystania ogniw w układach odzyskiwania energii (ang. energy harvesting).
Ogniwa Peltiera – podstawy fizyczne
Typowe ogniwo Peltiera, często oznaczane skrótem TEC (ang. ThermoElectric Cooler), jest elementem termoelektrycznym pracującym przy zasilaniu prądem stałym. W najprostszym ujęciu można potraktować je jako pompę ciepła pozbawioną części ruchomych: po doprowadzeniu prądu jedna powierzchnia modułu odbiera ciepło z chłodzonego obiektu, a druga musi to ciepło oddać do radiatora, bloku wodnego lub innego układu odprowadzającego nadmiar energii do otoczenia.
Warto od razu wyeliminować częsty błąd interpretacyjny: ogniwo Peltiera nie usuwa (pochłania) ciepła z układu w sensie absolutnym, co wynika wprost z pierwszej zasady termodynamiki. Dla przypomnienia:
(1)
ΔEw – zmiana energii wewnętrznej ciała,
W – praca wykonana nad ciałem,
Q – ciepło dostarczone do ciała.
Interpretacja wzoru (1) jest bardzo prosta: energia nie powstaje z niczego i nie znika, lecz może zmieniać postać oraz być przekazywana między układem a otoczeniem. Bilans energetyczny układu z płytką Peltiera musi więc uwzględniać zarówno ciepło odebrane od chłodzonego obiektu, jak i moc elektryczną dostarczoną przez zasilacz i zamienianą częściowo na ciepło w samym module. Ogniwo Peltiera nie tylko przenosi ciepło ze strony „zimnej” na stronę „gorącą”, ale jednocześnie samo wydziela ciepło Joule’a wynikające z przepływu prądu przez rezystancję elektryczną struktury. Dlatego po stronie gorącej trzeba rozproszyć nie tylko moc odebraną z chłodzonego obiektu, lecz także pewną część mocy elektrycznej dostarczonej do modułu, która prowadzi do wytworzenia ciepła tak, jak w przypadku każdego innego przewodnika. Ten temat będzie osią trzeciego i czwartego odcinka kursu, więc na tym etapie nie będziemy się na nim szczególnie skupiać. Teraz wystarczy zapamiętać, że moduł TEC jest elementem nieidealnym, w pełni poddającym się prawom termodynamiki i elektrotechniki (ze wszystkimi tego konsekwencjami praktycznymi), a nie po prostu „chłodziarką” w postaci niewielkiego elementu elektronicznego.
Budowa ogniwa Peltiera

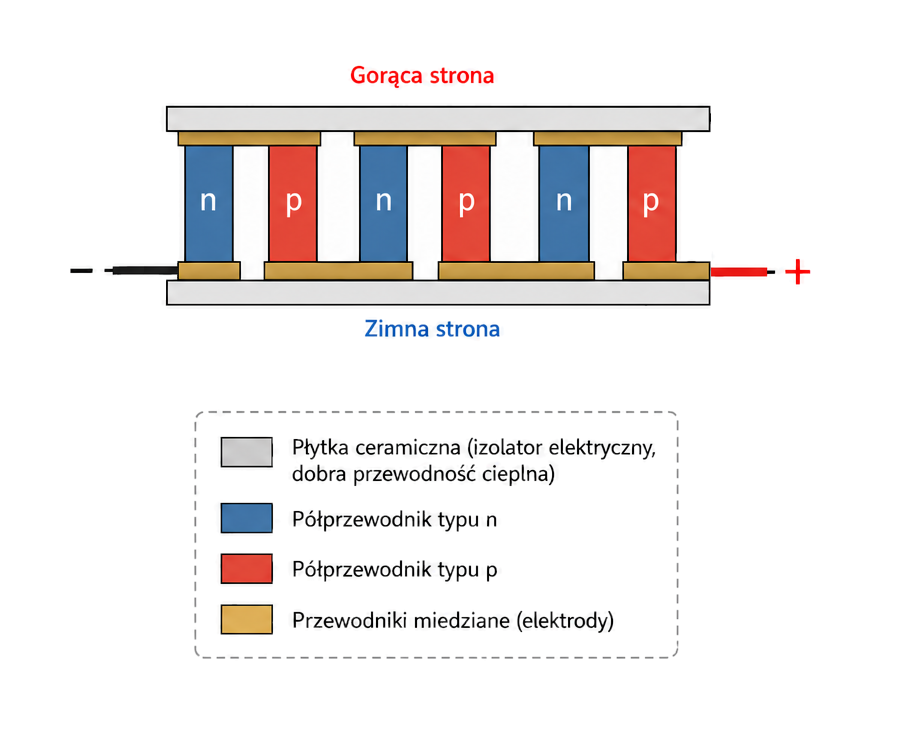

Typowy moduł Peltiera składa się z dwóch cienkich płytek ceramicznych, pomiędzy którymi znajduje się matryca półprzewodnikowych słupków wykonanych najczęściej z domieszkowanego tellurku bizmutu (Bi2Te3). Elementy te występują parami (jeden słupek ma przewodnictwo typu P, a drugi typu N) i są połączone metalowymi mostkami tak, aby z elektrycznego punktu widzenia tworzyły obwód szeregowy, natomiast pod względem cieplnym pracowały równolegle między obiema powierzchniami modułu.
Ceramika płytki Peltiera pełni kilka funkcji jednocześnie. Po pierwsze izoluje elektrycznie wewnętrzne połączenia od powierzchni, które zwykle dociskamy do chłodzonego elementu lub radiatora (mającego najczęściej postać bloku aluminiowego lub miedzianego). Po drugie rozprowadza lokalnie strumień ciepła i – za sprawą wysokiej sztywności – stabilizuje mechanicznie delikatną strukturę półprzewodnikowych słupków. Po trzecie zapewnia powtarzalną geometrię montażu: płaskość i równoległość powierzchni są bardzo istotne, ponieważ moduły TEC źle tolerują punktowy nacisk, skręcanie czy nierównomierne dociśnięcie.
Liczba par elementów półprzewodnikowych oraz ich rozmiary wpływają na napięcie pracy, rezystancję, dopuszczalny prąd i zdolność transportu ciepła. Spotykane na rynku moduły Peltiera dostępne „z półki” mogą mieć kilkanaście, kilkadziesiąt, a nawet ponad sto par termoelektrycznych. Dla przykładu: w danych katalogowych jednego z modułów marki Thermonamic o numerze TES1-06339 opisano konstrukcję zawierającą 63 pary półprzewodnikowe, zaś całość ma wymiary (zaledwie) 30 mm × 15 mm.
Zajrzyjmy do środka!

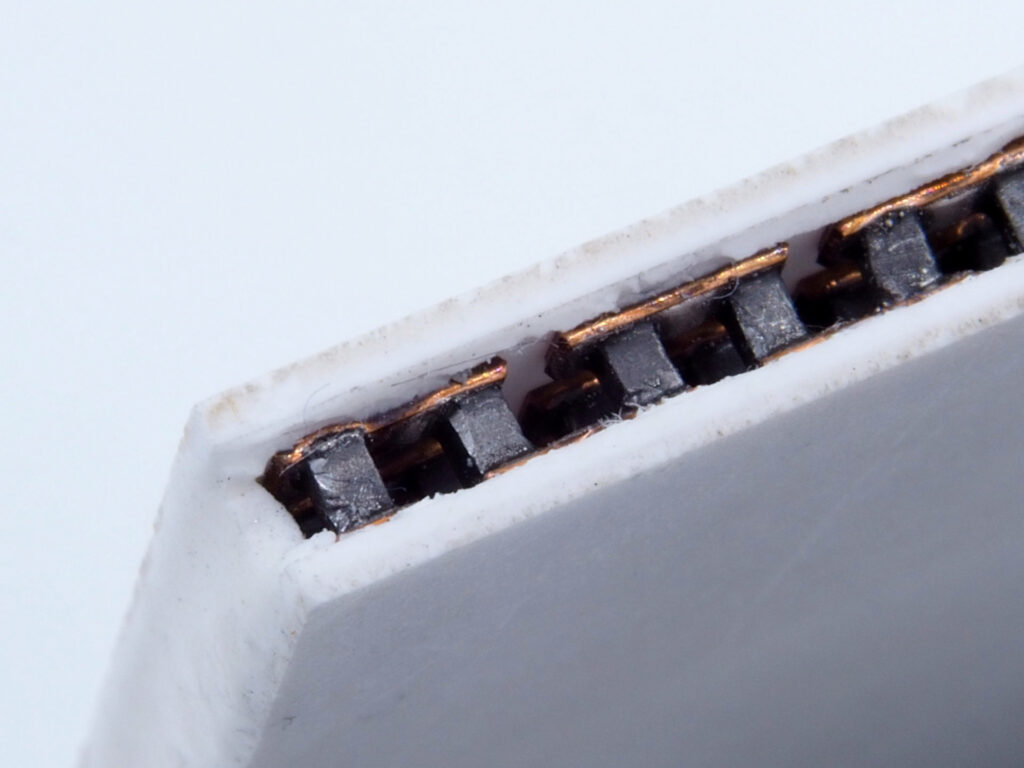

Po zdjęciu bocznego uszczelnienia silikonowego widać rzędy ciemnoszarych elementów półprzewodnikowych oraz metalowe łączniki, najczęściej miedziane, które spajają poszczególne słupki w elektryczny łańcuch. To właśnie ten widok najlepiej pokazuje, że moduł jest zbiorem wielu małych elementów termoelektrycznych ułożonych w precyzyjnej matrycy, a nie prostym, monolitycznym blokiem.
Uszczelnienie boczne (najczęściej silikonowe, choć może być też wykonane z żywicy epoksydowej) nie jest elementem aktywnym elektrycznie ani cieplnie, ale i tak ma istotne znaczenie praktyczne. Chroni bowiem wnętrze modułu przed wilgocią, zabrudzeniami i kondensacją, która w aplikacjach chłodzących pojawia się bardzo łatwo, zwłaszcza gdy temperatura strony zimnej spada poniżej punktu rosy. Usunięcie uszczelnienia jest zatem niezalecane – Autor zrobił to wyłącznie na potrzeby tego artykułu, ale w realnym projekcie taki zabieg obniżyłby odporność modułu na warunki środowiskowe.
Warto w tym miejscu wspomnieć o materiałach stosowanych do produkcji ogniw Peltiera. Jak już wiemy, w roli półprzewodnika występuje zwykle tellurek bizmutu (Bi2Te3), natomiast pod względem ceramiki zastosowanie znalazły związki na bazie aluminium (Al2O3 i AlN). W roli lutowia zapewniającego stabilny kontakt mechaniczny i elektryczny płytek półprzewodnika z łącznikami metalowymi używane są stopy na bazie cyny z bizmutem (BiSn), srebrem i miedzią (CuAgSn) czy też antymonem (SbSn).
Zasada działania ogniwa Peltiera
Przepływ prądu przez połączenia różnych materiałów może powodować pochłanianie ciepła na jednym złączu i wydzielanie ciepła na drugim. Gdy prąd przepływa przez dwa różne półprzewodniki typu P i N (połączone metalowym łącznikiem), nośniki przechodzą na przemian pomiędzy obszarami o innej strukturze pasmowej i innym średnim poziomie energii. Aby zachować bilans energii, złącze może zatem pochłaniać ciepło z otoczenia albo oddawać je – zależnie od kierunku przepływu prądu i rodzaju przejścia materiałowego. W module TEC zjawisko to jest zwielokrotnione przez zastosowanie dużej liczby par półprzewodnikowych – prąd przepływa kolejno przez elementy typu P i N, a odpowiednie rozmieszczenie metalowych połączeń sprawia, że na jednej stronie modułu zachodzi sumaryczne pochłanianie ciepła, natomiast na drugiej jego oddawanie. Odwrócenie biegunowości zasilania zmienia zatem zarówno kierunek przepływu prądu, jak i kierunek transportu ciepła, dlatego ten sam moduł może chłodzić albo grzać dany obiekt, zależnie od polaryzacji.
Z punktu widzenia elektronika istotne jest, że moduł Peltiera nie zachowuje się jak zwykły rezystor mocy, choć ma mierzalną rezystancję elektryczną i zwykle pobiera przynajmniej kilka amperów prądu. Punkt pracy ogniwa Peltiera zmienia się w zależności od prądu (napięcia) zasilania, różnicy temperatur między płytkami ceramicznymi, temperatury strony gorącej, jakości połączenia termicznego (pasta termoprzewodząca, klej, etc.) oraz skuteczności chłodzenia strony gorącej. Dlatego proste podłączenie modułu do zasilacza laboratoryjnego pozwala stwierdzić tylko, że dane ogniwo działa, ale nie mówi jeszcze nic o rzeczywistych osiągach tego samego modułu podczas pracy w optymalnym układzie termodynamicznym.
Strony „zimna” i „gorąca” ogniwa Peltiera jako cechy funkcjonalne, a nie konstrukcyjne
Choć określenia „strona zimna” i „strona gorąca” ogniwa Peltiera sugerują, że poszczególne płytki ceramiczne są przewidziane do pracy po określonej stronie gradientu temperatury, to – jak już wiemy – w rzeczywistości wynikają one z kierunku przepływu prądu (względem układu par półprzewodnik-metal). Ma to duże znaczenie w układach laboratoryjnych, stabilizatorach temperatury, komorach testowych i aplikacjach optoelektronicznych, gdzie ten sam element może być używany zarówno do chłodzenia, jak i do dogrzewania stabilizowanego obiektu. Pozwala to uzyskać stabilizację temperatury w szerokim zakresie nastaw, zarówno poniżej, jak i powyżej aktualnej temperatury otoczenia. Pod tym względem układy regulacji temperatury wykorzystujące płytki Peltiera różnią się np. od prostych grzałek stosowanych w oscylatorach OCXO, dla których zakres temperatur otoczenia jest na sztywno ograniczony od góry do wartości mniejszej niż punkt pracy termostatu sterującego wbudowaną grzałką.
Nie oznacza to jednak, że można dowolnie eksperymentować z modułami Peltiera bez kontroli temperatury. Moduły TEC mają ograniczone wartości dopuszczalnej temperatury strony gorącej, prądu zasilania (a więc także – orientacyjnie – napięcia), różnicy temperatur, a także ograniczoną wytrzymałość mechaniczną. Przekroczenie tych warunków może prowadzić do degradacji połączeń lutowanych, pękania ceramiki albo trwałego wzrostu rezystancji. Parametry te omówimy dokładniej w drugiej części kursu, ale praktyczna zasada jest prosta: aplikacja ogniwa Peltiera musi być projektowana razem z radiatorem, czujnikiem temperatury, sterowaniem termostatycznym, a nawet dodatkowym, redundantnym zabezpieczeniem.
Podsumowanie
Ogniwo Peltiera jest modułem zbudowanym z wielu par półprzewodnikowych typu P i N, połączonych elektrycznie (szeregowo) i termicznie (równolegle) między dwiema ceramicznymi płytkami. Jego działanie opiera się na efekcie Peltiera: przepływ prądu powoduje transport ciepła z jednej powierzchni modułu na drugą, a zmiana polaryzacji odwraca kierunek tego transportu. W praktyce moduł TEC należy rozumieć jako aktywną pompę ciepła, która wymaga zasilania, dobrego kontaktu termicznego i skutecznego odprowadzenia ciepła ze strony gorącej. Już sama budowa modułu podpowiada najważniejsze ograniczenia projektowe: delikatność mechaniczną, konieczność równomiernego docisku oraz zależność efektu chłodzenia od całego toru cieplnego.
W kolejnym odcinku naszego kursu przejdziemy do szczegółowego opisu parametrów katalogowych i warunków, w jakich te wartości rzeczywiście mają sens – błędne zastosowanie ogniwa Peltiera może bowiem nie tylko doprowadzić konstruktora do (w pełni zrozumiałej) frustracji, ale także uniemożliwić wykorzystanie w pełni osiągów danego modułu.
