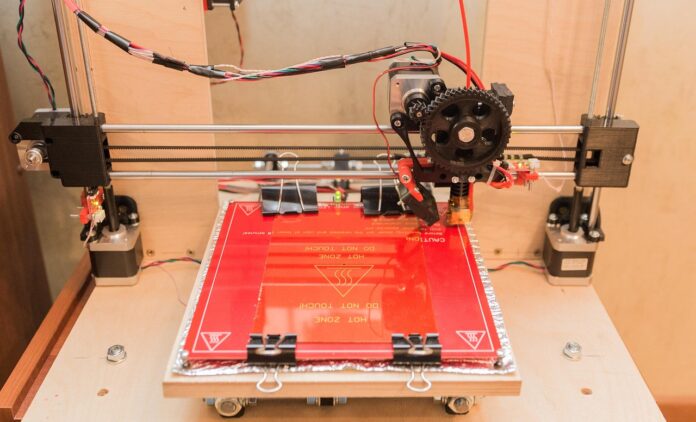

Współczesne drukarki FFF mają precyzję pozycjonowania rzędu setek mikrometrów, powtarzalność ruchu osi oraz dojrzałe środowisko sterowania (Marlin, Klipper, Repetier). Każda z nich to w istocie gotowy robot kartezjański – kompletna platforma mechatroniczna, wyposażona w silniki krokowe, czujniki krańcowe, kontroler i interfejs G-code. Oznacza to, że wymiana jednego narzędzia (np. ekstrudera) na inne – frez, laser, dyszę lub grot -pozwala uzyskać zupełnie nową funkcjonalność. W laboratoriach projektowych, gdzie liczy się elastyczność i czas, taka uniwersalność ma ogromną wartość.
Źródłowe opisy projektów przedstawionych w artykule znajdują się pod tekstem.
1) Automat pick-and-place z drukarki Ender-3 V2
Autor projektu 3DPlacer udowodnił, że popularny Ender-3 V2 może pełnić funkcję prostego automatu do układania elementów SMD. Na głowicy zamiast hotendu zamontował lekką dyszę podciśnieniową zasilaną małą pompką próżniową. Sterowanie odbywa się z poziomu elektroniki drukarki – sygnał PWM od wentylatora aktywuje podciśnienie (komendy M106/M107). Dodatkowo zastosował kamerę do kalibracji pozycji, co umożliwia programowi OpenPnP precyzyjne pozycjonowanie układów.
W praktyce taka konfiguracja pozwala automatycznie układać elementy w rozmiarze 0603 czy QFN na pastę lutowniczą. Autor przygotował nawet skrypt konwertujący dane z programu KiCad do trajektorii G-code, co ułatwia integrację z istniejącym procesem montażu. Projekt stanowi doskonały przykład tego, że sprzęt za kilkaset złotych może wykonać zadanie, do którego zwykle potrzebne są urządzenia przemysłowe warte tysiące euro.
2) Frezarka i wiertarka PCB z Anet A8
Drugi projekt to konwersja drukarki Anet A8 w lekką frezarkę do izolowania ścieżek i wiercenia otworów. Zamiast hotendu zamontowano uchwyt dla mikroszlifierki Dremel, a stół wymieniono na płytę MDF z mocowaniem laminatu. Autor opisał dokładnie proces przygotowania ścieżek – z plików Gerber generowany jest G-code, który drukarka odczytuje bez zmian w firmware.
Kluczowe są tu parametry ruchu: niskie przyspieszenia (200…400 mm/s²) i krótkie narzędzia, które ograniczają drgania osi. Dzięki wykorzystaniu poziomowania wielopunktowego (ang. mesh leveling) można kompensować nierówności laminatu, a przy użyciu odciągu pyłu FR-4 uzyskać czyste, bezpieczne środowisko pracy. Efektem są prototypowe płytki, które można wykonać w godzinę – bez czekania na dostawę z fabryki.
3) Naświetlarka UV na bazie Cetus3D
W kolejnym przykładzie prezentujemy wykorzystanie drukarki Cetus3D i prostego modułu lasera 405 nm, poprzez zamontowanie tego ostatniego na miejscu ekstrudera. Dzięki precyzyjnemu sterowaniu ruchem i impulsowemu włączaniu wiązki, drukarka zamienia się w „fotoploter”, który rysuje obraz warstwy ścieżek bezpośrednio na laminacie pokrytym lakierem światłoczułym.
Takie rozwiązanie eliminuje konieczność przygotowywania klisz i umożliwia tworzenie bardzo precyzyjnych masek. Autor opracował procedurę testowania ekspozycji – krótka seria prób pozwala dobrać dawkę energii, a całość procesu można zautomatyzować. Dla wielu małych laboratoriów to prosty sposób na tworzenie relatywnie wysokiej jakości płytek metodą fotochemiczną, bez inwestowania w specjalistyczny, zwykle bardzo kosztowny sprzęt.
4) Dyspenser pasty lutowniczej na FABtotum
Projektant platformy FABtotum opracował głowicę z napędem śrubowym, która kontroluje ruch tłoka w strzykawce z pastą lutowniczą. Dzięki wykorzystaniu istniejącej kinematyki drukarki i prostego firmware możliwe jest precyzyjne dozowanie mikroskopijnych ilości pasty na pady.
Autor przygotował także konwerter ścieżek z KiCad do G-code, dzięki czemu ścieżka ruchu drukarki odwzorowuje geometrię footprintów z projektu PCB. Dyspenser idealnie sprawdza się w pojedynczych egzemplarzach płytek, gdy nie opłaca się wykonywać szablonu. W praktyce zaleca się stosowanie krótkich igieł (o długości ok. 0,5 cala, czyli ~12 mm) i lekkiego nadciśnienia, aby zapobiec pęcherzykom powietrza w paście.
5) Robot lutujący z drukarki Anet A8
Ostatni przykład to modyfikacja Anet A8 wykonana przez zespół OpenScan. Na osi Z zamontowano uchwyt z grotem lutowniczym (np. TS100), a w ekstruderze poprowadzono cienką cynę. Ruchy głowicy są sterowane standardowym G-code, co umożliwia prowadzenie grota po kolejnych pinach złącza z dużą powtarzalnością.
Budżetowy robot lutujący DIY nadaje się do małoseryjnego montażu elementów przewlekanych THT – złączy, goldpinów, podstaw przekaźników itp. W połączeniu z prostym podajnikiem drutu umożliwia powtarzalne, estetyczne lutowanie bez udziału operatora. Autor opisuje także aspekty bezpieczeństwa: ekranowanie przewodów grzałki, kontrolę temperatury grotu i oddzielny zasilacz galwanicznie izolowany od elektroniki drukarki.
Podsumowanie
Każdy z powyższych projektów pokazuje, że niedroga drukarka 3D FFF to nie tylko narzędzie do druku filamentowego, lecz elastyczna platforma do eksperymentów. Zmiana narzędzia i kilku parametrów w G-code pozwala zamienić ją w maszynę pick-and-place, frezarkę, dyspenser, naświetlarkę lub robota lutującego. Wspólnym mianownikiem tych konstrukcji jest pełna otwartość – wszystkie pliki STL, firmware i instrukcje są publicznie dostępne, dzięki czemu można je łatwo odtworzyć.
Z inżynierskiego punktu widzenia to także znakomita szkoła mechatroniki: praca z sygnałami PWM, sterowaniem silnikami krokowymi, kalibracją osi i bezpieczeństwem elektrycznym. W dobie szybkiego prototypowania, gdy liczy się tempo iteracji, taka uniwersalność jest bezcenna – jedna dobrze skalibrowana drukarka może w mniej wymagających zastosowaniach zastąpić obszerną, kosztowną maszynę – i to za ułamek jej ceny katalogowej.
